基本參數

單位

規格

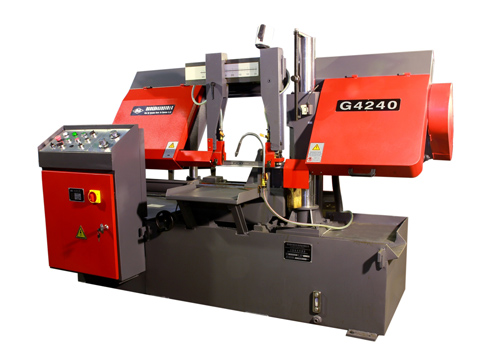

G4240

最大鋸削規格

圓料

mm

Φ410

方料

mm

410×410

最小鋸削規格

mm

Φ40

鋸條規格

mm

34×1.06×4585

鋸條速度

m/min

20，35，50，70

進給速度

mm/s

0.2~5（液壓無級調速）

送料速度

mm/s

主電機功率

kW

4

液壓系統壓力

MPa

3.2~3.8

工作臺高度

mm

700

單次最大送料長度

mm

手動

成束裝置夾壓規格

mm

400x（30~90）

機床外形尺寸

mm

2320×2350×1580

機床凈重

kg

2200

用途及適用范圍

該產品主要用于黑色金屬材料大批量下料作業。適用于規格為250mm/400mm/501mm各類金屬棒料、型材的切斷加工和階梯加工，可配備成束裝置對小規格材料進行成束鋸切。廣泛運用于機械加工的各行各業。

主要特點

采用雙金屬帶鋸條進行鋸切，具有切削效率高、鋸切范圍廣、鋸口窄以及節能節材等特點。

配置有鋸條斷帶、悶車保護裝置和活動虎鉗保護裝置，實現斷帶、悶車時停車、報警，以及活動虎鉗合理的打開程度，避免碰撞導向臂；液壓漲緊和液壓夾緊，操作簡單快捷；鋸架升降高度可調，減少小規格材料鋸切等待時間。

采用PLC、觸摸屏和磁柵尺進行控制，實現產品從送料到鋸切的自動工作循環，具有送料精度高，人機對話方便、顯示直觀，操作簡單快捷等特點。

采用一體式床身結構，精度高，調整調試方便；配備接水盆減少切削液對環境的影響?？蛇x配排屑機，方便切屑的收集。
